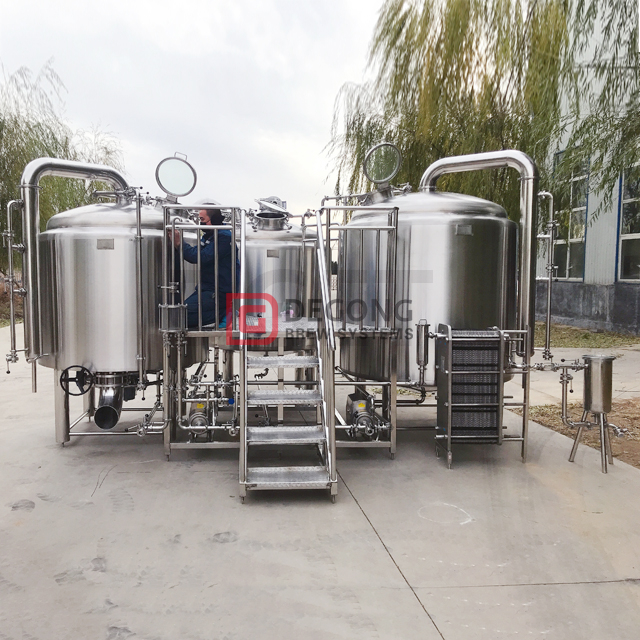

2000L equipamentos de cervejaria de cerveja em aço inoxidável três navios cervejaria aquecida a vapor com agitador de fundo para a Suécia

01

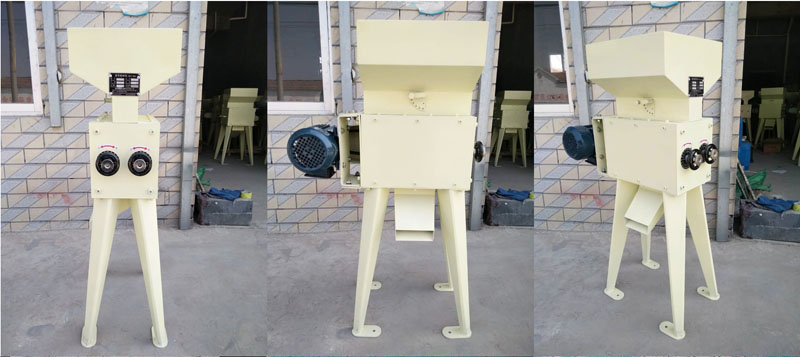

Máquina de moinho

1 pedaço

500-800Kg / h;

Tipo de rolo disjuntor; Grau de moinho ajustável;

Potência: 2.2kw; Tensão: 230V; Modelo: Fm-011;

Velocidade mais rápida do rolo: 700rpm

Tamanho de partícula de esmagamento: Ajustável

Relação do material magnético do metal: ≤0.003g / kg

Temperatura dos rolos após a produção: ≤56 ℃

02

Eixo helicoidal

1 pedaço

Capacidade: 1000kg-3000kg / h;

Potência: 1.5Kw;

Nome

Tamanho / volume / quantidade

Parâmetro técnico

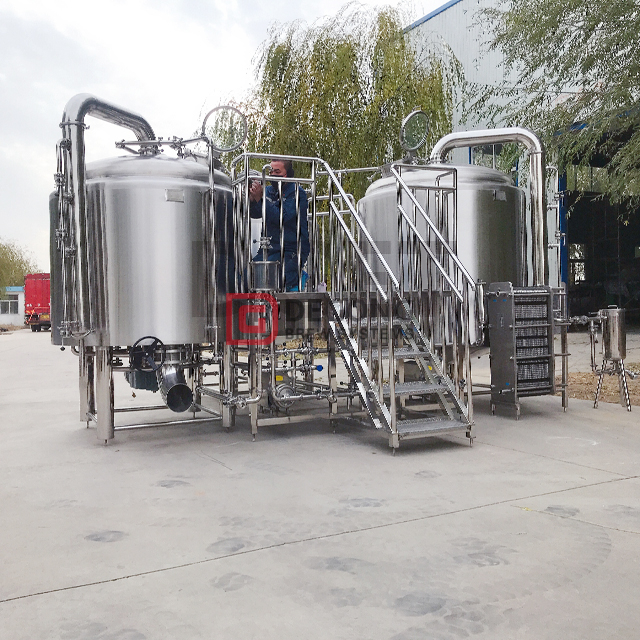

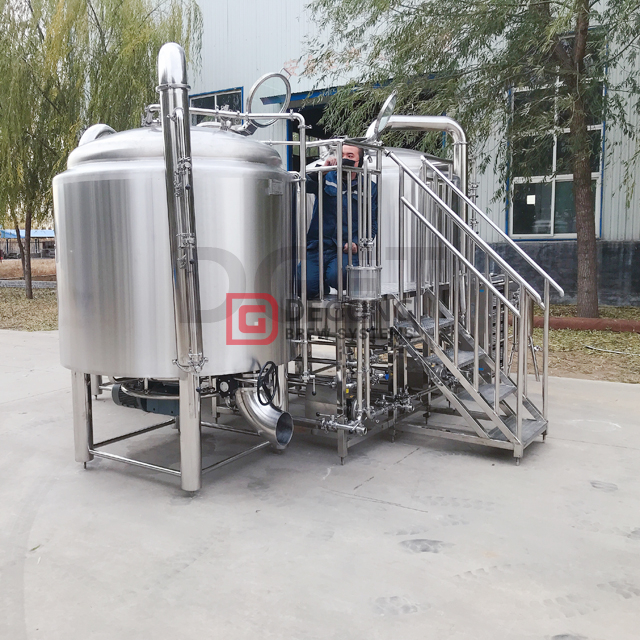

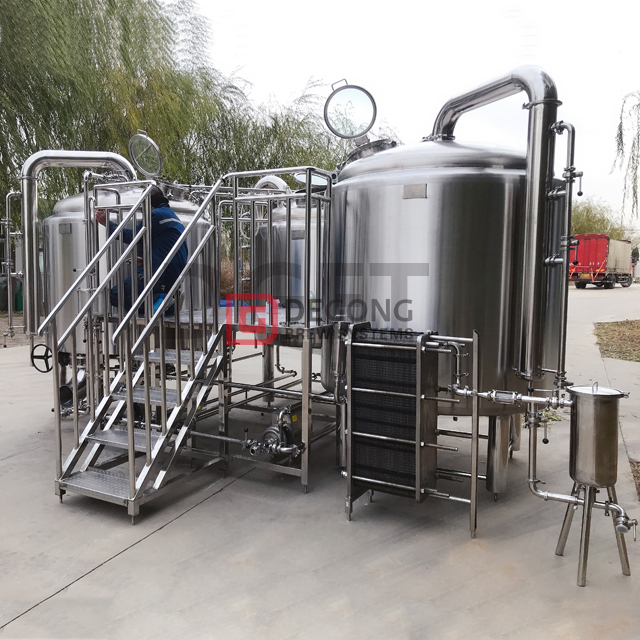

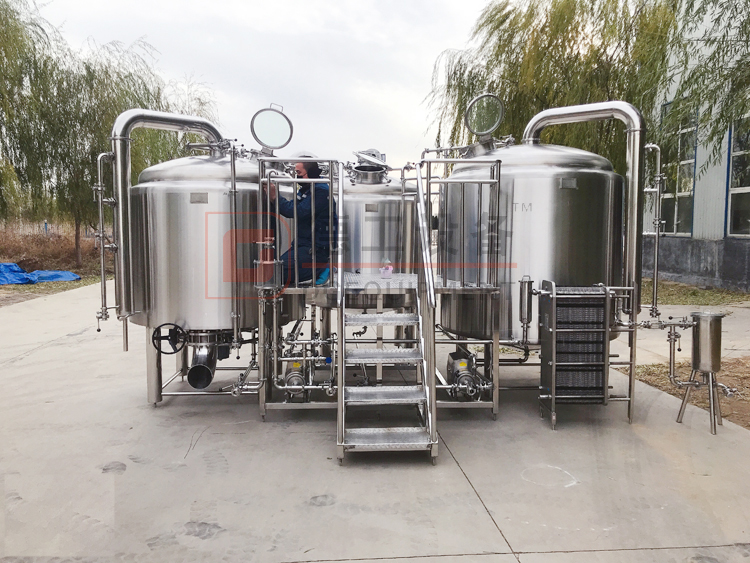

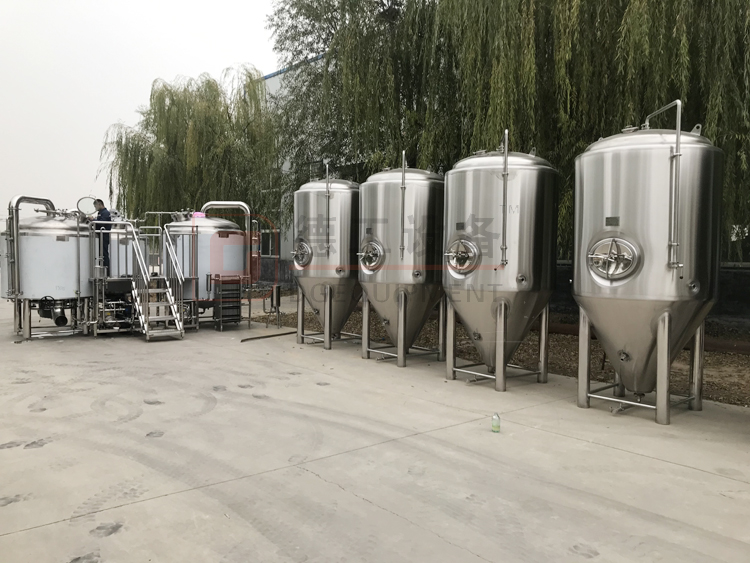

Cervejaria de 3 navios

tanque de mash / lauter

Tanque de ebulição / hidromassagem

Tanque de água quente

Aço inoxidável de parede dupla

Capacidade Bruta: 2600L

Capacidade útil: 2000L

Exterior: Ø1700 mm;

Altura total: 2600 mm;

Parte superior do tamanho do bueiro de tanque φ350

Gap≤0.7mm da placa de filtro

Potência da mistura: 1.5KW

Relação da mistura: 1: 43
- 1pc

1.Material: Interno (SUS304), espessura: 3.0mm; Fora (SUS304), espessura: 2,0 mm;

2. Revestimento externo (espessura do SUS 304: 3,0 mm;

3. Cilindro (tipo afiado, SUS304), espessura: 3,0 mm.

4. Tratamento da superfície interna: soldas moídas até Ra 0,4 µm sem cantos mortos.

5. Soldagem 100% TIG com blindagem pura de gás argônio

6. Isolamento: Poliuretano com espessura de 100 mm.

7. Topo cônico e fundo cônico

8. Bueiro de vidro

9. Maneira da temperatura: Termômetro dobro do metal

10. Superfície de terceirização: processamento de polimento de solda

11. Pressão da camisa: pressão de projeto 0,3 MPa, pressão de trabalho<0,2 MPa.

12. Esfera e porta de pulverização CIP com cobertura de 360 ° na parte superior

TC Easy clean

13. Corte a laser em aço inoxidável / Fundo falso / Filtro

14. Thermo bem para sensor de temperatura de alta precisão

15. pernas 4pcs completamente SUS304 resistentes com nivelamento

16. Ancinho de grãos com motor controlado por VFD e redutor de engrenagem.

17. O uso de controle avançado do inversor de motores, mudo de economia de energia. A velocidade do motor pode ser controlada e ajustada pelo transdutor.

18.Com luz de visão no topo

Bomba de mosto

CONTROLE VFD;

ABB MOTOR

- 1pcs

Capacidade: 5000L / h

Aço inoxidável304bomba de entrega de alimentos;Poder：1.5KW, elevador：38m, Rev：2880r / min

O uso de controle avançado do inversor de motores, mudo de economia de energia. A velocidade do motor pode ser controlada e ajustada pelo transdutor.

Bomba de água quente

CONTROLE VFD;

ABB MOTOR

- 1pcs

Capacidade: 5000L / h

Bomba de entrega de alimentos em aço inoxidável 304; Potência: 1.5KW, elevador: 38m, Rev: 2880r / min

O uso de controle avançado do inversor de motores, mudo de economia de energia. A velocidade do motor pode ser controlada e ajustada pelo transdutor.

Descrição detalhada do pipeline da cervejaria

- 1 conjunto

Tubulações 1.Hard: SUS304 sanitário; Auto-drenagem

Visor em linha para verificar a clareza e cor do mosto

Mangueira reforçada sanitária da cervejaria de 2,12 medidores com TC

adaptadores

3. Filtro de tubo que mantém a quebra quente do trocador de calor

Válvulas 4.Complete, encaixes e todas as peças

5. Cada solda para um acabamento sanitário suave

6. aço inoxidável manualmente válvulas de borboleta TC

Tubulação 7.Steam & componentes do vapor para o especial

Trocador de calor de placas de dois estágios

30ω1 peças

Função: Wort cooling

1.Duas etapas para a água de glicol e a cidade / água fria

estágio para opcional)

2.Completamente 304 chapas onduladas SS

Placas traseiras de aço 3.Stainless (tampa de aço carbono para

opcional)

Destacável 4.Full para a limpeza completa regular

Área de refrigeração 5.Effective: 30M2

Pressão 6.Design: 1.0Mpa

Temperatura 7.Design: 170℃

Água 8.City, água do glicol, entrada e saída do mosto

9. tamanho: 310 * 425 * 1010mm

Plataforma de operação

–1set

A estrutura da plataforma é construída inteiramente de aço inoxidável com uma plataforma de chapa de diamante em aço inoxidável. Um gabinete eletrônico estanque inoxidável é montado na parte traseira da plataforma. As escadas são construídas com material de convés de chapa de diamante em aço inoxidável. O trilho de segurança é construído em tubo de aço inoxidável

Concessão de mosto externo

–1set

Características: Tanque tampão evitando pressão negativa em

Lauter Tun

1. Volume total do mosto aproximadamente 50L

2. Tampa de aço inoxidável articulada

3. Vislevll vidro

4. Válvula de drenagem

5. 304 de aço inoxidável

6. Todas as 38 conexões sanitárias com três braçadeiras

Conjunto de aeração de mosto

–1set

Recursos:

1. Conjunto de tubos de aço inoxidável

2. Pedra de aeração

3. O2 10mm NPT válvula de esfera O2 desconectar

4. 38 conexões sanitárias com três braçadeiras

5. Visor embutido

Filtro de lúpulo

–1set

Recursos:

1. SUS superior 304

2.O lúpulo pode ser totalmente filtrado

A precisão 3.Filter é 80-200um

4. tipo: DN25-DN100

Código

Nome

Tamanho / Quantidade

Parâmetro técnico

01

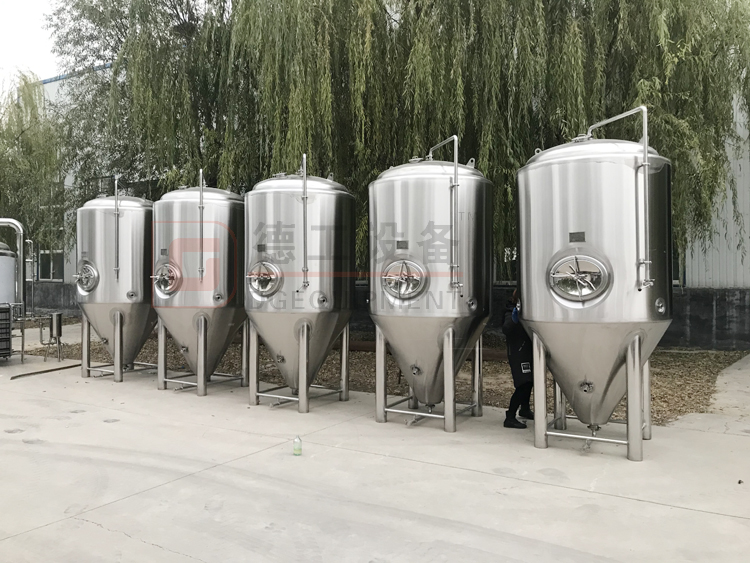

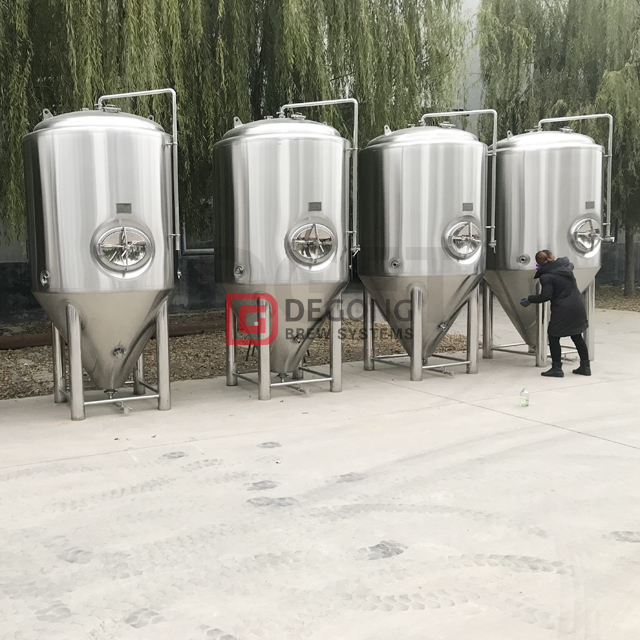

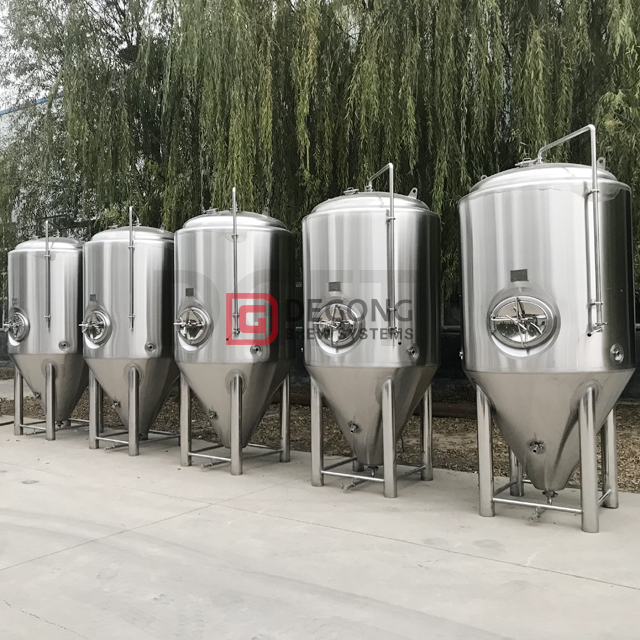

Tanque de fermentação

-5pcs

Tanque de aço inoxidável de parede dupla;

Capacidade Bruta: 2500L

Capacidade útil: 2000L Exterior: Ø1500mm;

Altura total: 3300 mm;

1. Espessura interna do material (SUS304): 3.0mm; Espessura exterior (SUS304): 2.0mm

2. Espessura do revestimento externo (SUS304): 1,5 mm;

3. Fundo do cone de cabeça oval, espessura: 3,0 mm.

4. Área de troca de calor: 5.1㎡

5. Equipamento com: cone 60 ° resistir projeto de compressão, gotejamento

6. Soldagem 100% TIG com blindagem pura de gás argônio

7. Acabamento Interior: Acabamento Sanitário 2B, Decapado e Passividade; (Acabamento em espelho 8K opcional)

8. Acabamento Exterior: acabamento escovado a óleo (2B, acabamento em espelho 8K opcional)

9. Interior completamente polido a 0.2 ~ 0.4 μm sem canto morto

10. Isolado com espuma de poliuretano de alta densidade 100mm

11. Casaco de glicol: Placa ondulada no cone e lateral

12. Teste rigoroso de vazamento de tanque por água e gás pressurizado

13. Teste rigoroso de vazamento da camisa por água e gás sob pressão

14. Passagem sanitária montada lateralmente com porta pressurizada

15. Braço CIP conectado ao TC com bola de pulverização de cobertura de 360 °

16. braço de sopro de CO2 com válvula de borboleta

17.Válvula de amostragem selada metálica sanitária completa

18.Válvula de segurança mecânica PVRV 2 bar na parte superior

19.Medidor de pressão de choque hidráulico no braço CIP

20. Braço e porta de rack de rotação no cone com válvula de borboleta

21.Tri braçadeira de descarga com válvula de borboleta

22.Thermowell para sensor de temperatura de alta precisão

Pernas 23.4pcs completamente SUS304 resistentes com nivelamento

apoio de almofada e pernas

24.Válvulas, conexões e todas as peças completas

25.Porta de salto seco 4 '' TC com tampa de extremidade sólida

Tubo 26.Sanitary e válvulas TC para o pedido especial

27.Medidor de pressãoMedidor de termômetroVálvula de amostra Dry Hop Port

01

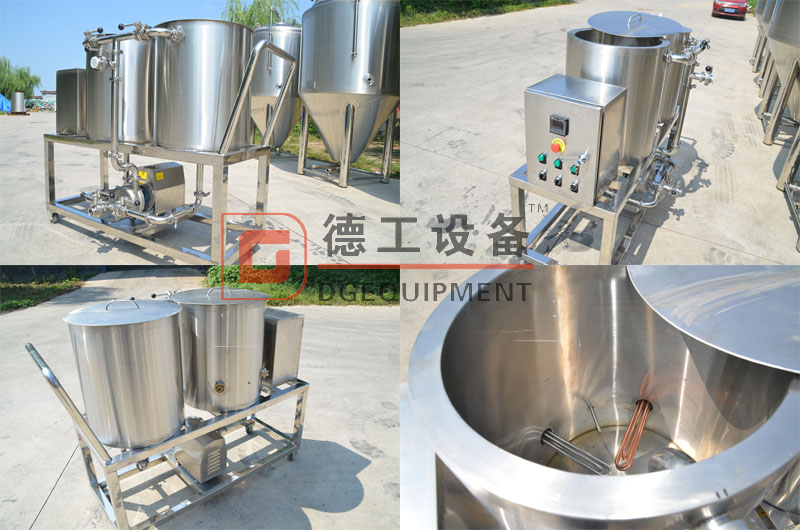

Bomba de lavagem

3000l / h

–1pc

Bomba anticorrosão SS, Potência：Elevador 0.75KW: 18m Rev: 2880r / min

02

Tanque alcalino

Capacidade útil：200L

- 1pc

Tratamento de superfície interna: soldas moídas até Ra 0.6µm.

Todos os materiais adotam o padrão internacional de aço inoxidável 304, todas as soldas são formações de proteção de argônio de um lado e de dois lados.

03

Tanque de esterilização

Capacidade útil: 200L

- 1pc

Aço inoxidável304,espessura: 2mm

Tratamento de superfície interna: soldas moídas até Ra 0.6µm.

Todos os materiais adotam o padrão internacional de aço inoxidável 304, todas as soldas são formações de proteção de argônio de um lado e de dois lados.

04

Caixa de controle

- 1pc

Material do armário: Pintura plástica anti-potência

Estilo de montagem: Tipo montado na parede

Componentes elétricos: Marca mundial CE

certificado

Bomba CIP ligada / desligada

Elemento de aquecimento ligado / desligado

Controlador de temperatura para pedido especial

Temporizador de ligar / desligar automaticamente para aquecimento, mediante pedido especial

Controle VFD para bomba CIP para solicitação especial

01

Tanque de glicol

- 1pc

1.Material: Interno (SUS304), espessura: 3.0mm;

Exterior: 2,0 mm (aço inoxidável);

2. Insulation: Poliuretano-espessura 100mm.

Modo 3.Temperature: sonda de temperatura PT100, transmissão de temperatura, visor do painel de controle de temperatura

02

Tanque de água fria

- 1pc

1.Material: Interno (SUS304), espessura: 3.0mm;

2.External-Jacket (SUS 304 espessura: 1.5mm;

3.Cilindro (tipo afiado, SUS304), espessura: 2.0mm.

4. Tratamento da superfície interna: soldas moídas para Ra 0,4 µm.

5. Isolação: Poliuretano com espessura de 100 mm.

6. Maneira da temperatura：Termômetro de metal duplo

7. Superfície de terceirização: processamento de polimento de solda

8. Pressão da camisa: pressão de projeto 0,3 MPa, pressão de trabalho<0,2 MPa.

9.CIP limpeza de rolamentos Omni de 360 graus

03

Unidade de refrigeração

-1pcs

Médio: Freon R-404A

Tensão de trabalho: 230V

04

Bomba de circulação

- 2pcs

Fluxo: 3 m3 / h, elevador: 25m, potência: 0,75KW;

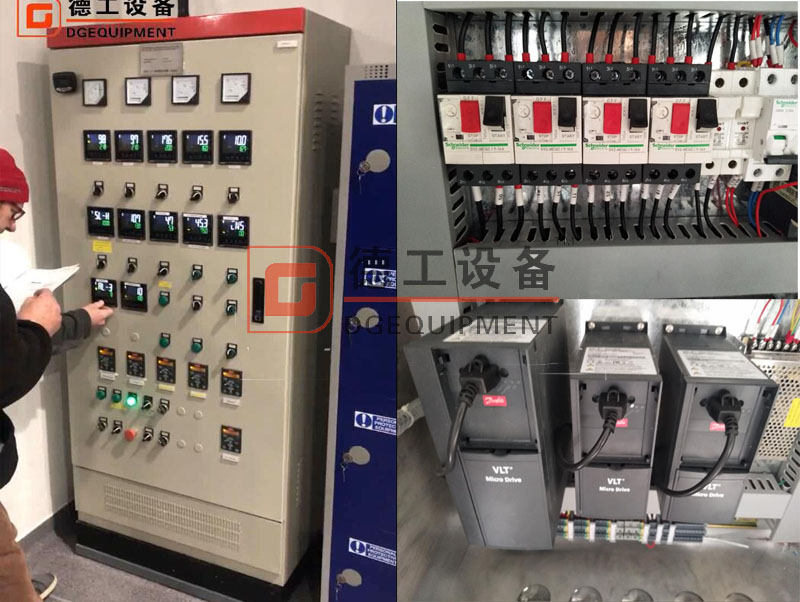

01

Controle de purificação

Operação manual

Instrumento

Semi-Auto-controle

Padrão europeu

Siemens, Schneider, componente Omron

1 conjunto

Bomba de mistura, rotação, mosto

02

Controle de fermentação

Temperatura, pressão, lâmpada

03

Controle de refrigeração

Unidade da máquina, bomba, temperatura

04

Controle de limpeza

Bomba de limpeza

05

Controle Miller
